Conoscenza del settore

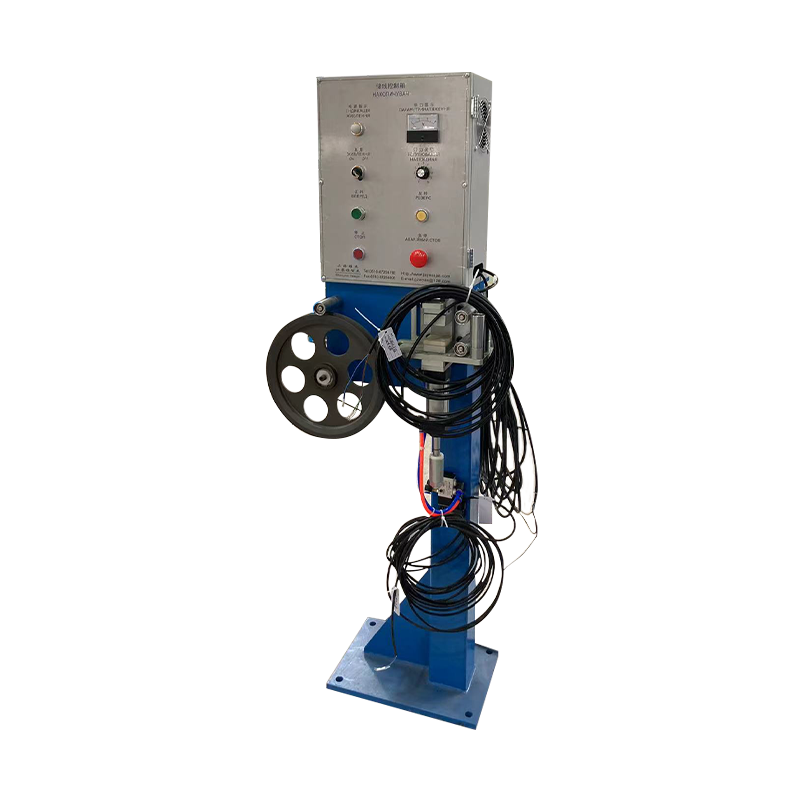

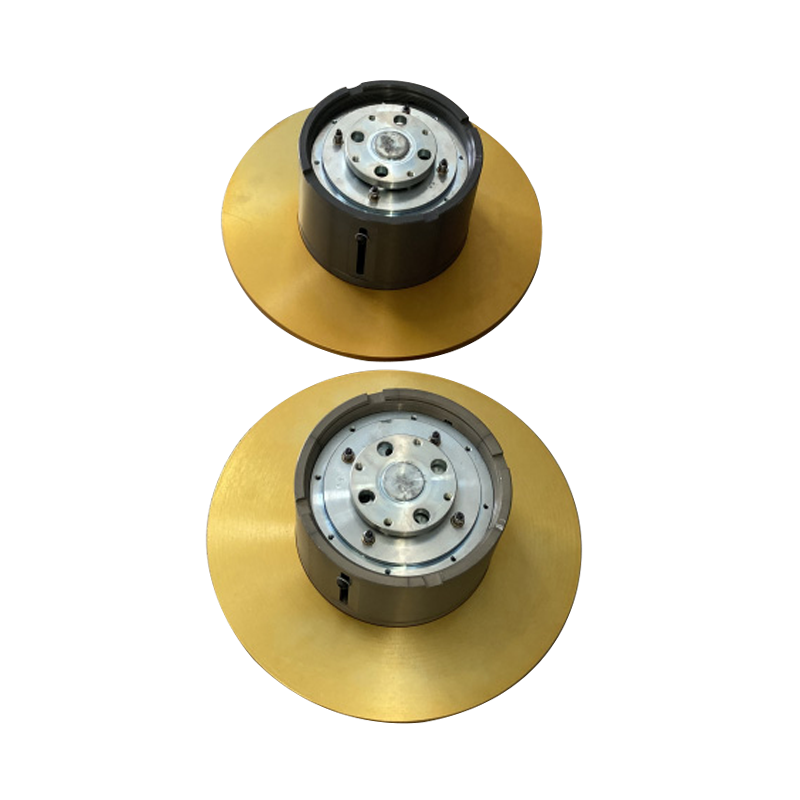

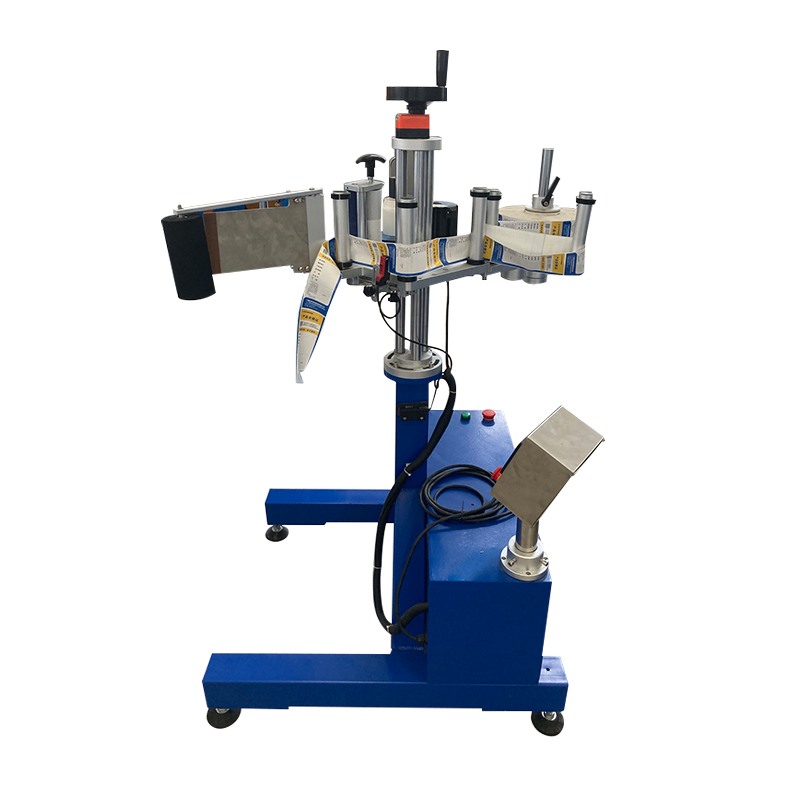

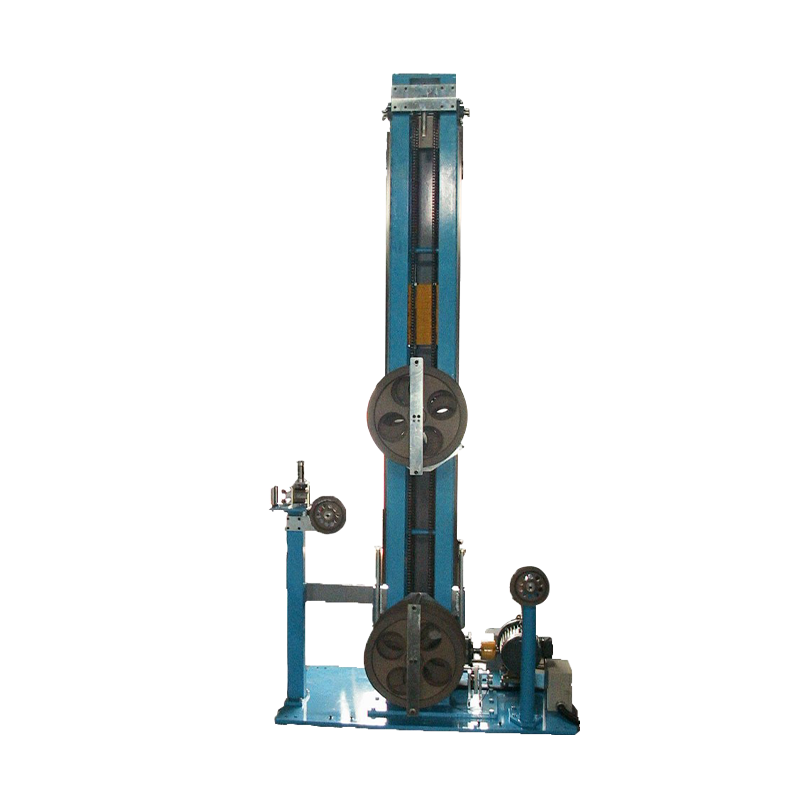

Integrazione di Spark Tester in Attrezzature accessorie per la produzione di cavi metallici : Selezione della tensione e sensibilità ai guasti

Lo spark tester è uno degli elementi più critici dal punto di vista operativo attrezzatura accessoria su qualsiasi linea di estrusione di filo isolato, tuttavia i suoi parametri di configurazione vengono spesso impostati una sola volta al momento della messa in servizio e mai rivisitati, anche se il mix di prodotti cambia e vengono introdotte nuove specifiche del cavo. La tensione di prova applicata dallo spark tester deve essere adattata allo spessore della parete isolante e alla rigidità dielettrica del materiale di ciascun cavo specifico. L'applicazione di una tensione calibrata per un cavo da costruzione da 0,6/1 kV a un cavo per apparecchi a parete sottile da 300 V genererà falsi scarti da eventi di scarica superficiale che non sono veri e propri difetti di isolamento; applicando la stessa tensione a un cavo con pareti più spesse a una velocità della linea di produzione ottimizzata per un prodotto più sottile si eviteranno i difetti stenopeici la cui area superficiale è troppo piccola per essere ionizzata con un'intensità di campo inferiore. Nessuno dei due scenari è utile alla qualità della produzione ed entrambi sono riconducibili direttamente a una configurazione errata dello spark tester piuttosto che a un malfunzionamento dell'apparecchiatura.

La base standard del settore per la selezione della tensione di prova della scintilla è IEC 60227 e IEC 60502 rispettivamente per cavi isolati in PVC e XLPE, che specificano le tensioni minime di prova in funzione della tensione nominale e dello spessore dell'isolamento. Tuttavia, questi standard definiscono criteri minimi di accettazione, non impostazioni di sensibilità ottimali. In pratica, impostando la tensione dello spark tester del 15-20% al di sopra del minimo standard, pur rimanendo al di sotto del livello di resistenza dielettrica dell'isolamento, migliora significativamente la probabilità di rilevamento di piccoli fori di spillo e difetti sottili che passerebbero alla tensione minima. La probabilità di rilevamento di un foro stenopeico da 50 micron nell'isolamento in PVC della parete da 0,8 mm aumenta da circa il 60% alla tensione minima IEC a oltre il 95% al ​​115% del minimo: un sostanziale miglioramento della qualità ottenuto attraverso la sola regolazione dei parametri, senza la necessità di modifiche hardware.

Anche la configurazione degli elettrodi dello spark tester influisce sulla sensibilità ai guasti in modi che gli ingegneri di produzione raramente tengono esplicitamente in considerazione. Gli elettrodi a catena di perline mantengono un contatto costante con la superficie del cavo attraverso l'intera gamma di diametro esterno del mix di prodotti, ma la loro geometria di contatto segmentata crea brevi spazi vuoti nella copertura dell'elettrodo su ciascun collegamento del cordone: spazi che sono generalmente larghi 0,5–1,5 mm e possono consentire a un foro stenopeico situato esattamente in una posizione di spazio vuoto di passare senza essere rilevato attraverso il tester. I tester conduttivi per contatto con liquidi eliminano completamente questo problema di gap ma richiedono una camera liquida sigillata che aggiunge complessità di manutenzione. Per le linee ad alta velocità che producono cavi critici per la sicurezza, comprendere questa lacuna di rilevamento e incorporare posizioni ridondanti per il test delle scintille, una prima del traino e una dopo, fornisce la ridondanza di copertura che elimina la lacuna di rilevamento geometrica come rischio di qualità.

Fattori di progettazione della vasca di raffreddamento che influiscono sulla qualità della superficie isolante e sulla stabilità dimensionale

La vasca di raffreddamento in una linea di estrusione di cavi metallici svolge una funzione che determina direttamente sia la qualità geometrica del cavo finito che l'aspetto superficiale del rivestimento isolante; tuttavia, come categoria di apparecchiature accessorie per la produzione di cavi metallici, riceve meno attenzione ingegneristica rispetto all'estrusore o alla traversa durante le specifiche della linea. I parametri di progettazione critici di una vasca di raffreddamento sono la precisione del controllo della temperatura dell'acqua, la geometria dell'ingresso della vasca, la spaziatura dei supporti dei cavi e il livello di turbolenza dell'acqua. Ciascuno di questi parametri influisce su un diverso attributo di qualità del cavo finito e ottimizzarne uno senza considerare gli altri può creare nuovi problemi di qualità risolvendo quello originale.

La temperatura dell'acqua nel punto di ingresso della vasca, dove l'estruso caldo entra in contatto per la prima volta con il mezzo di raffreddamento, ha l'impatto più diretto sulla qualità della superficie. L'ingresso di acqua eccessivamente fredda provoca un rapido raffreddamento della superficie del rivestimento esterno, creando uno strato superficiale di cristallinità superiore rispetto al materiale sottostante nei polimeri semicristallini come HDPE o LLDPE. Questo strato di pelle ha caratteristiche di espansione termica diverse rispetto al nucleo, generando stress residuo sull'interfaccia pelle-nucleo che può manifestarsi come fessurazione della superficie longitudinale sotto flessione o come cedimento prematuro dell'adesione del rivestimento alle terminazioni. Un approccio di raffreddamento graduale – acqua calda nella prima sezione della vasca, acqua progressivamente più fredda nelle sezioni successive – riduce il gradiente termico all’interfaccia pelle-nucleo e produce un profilo di cristallinità più uniforme attraverso lo spessore della parete isolante.

Effetti dei parametri della vasca di raffreddamento sugli attributi di qualità del cavo

La geometria di ingresso della vasca di raffreddamento, in particolare la distanza tra l'uscita dello stampo e il primo contatto con l'acqua, è chiamata zona secca o traferro. Questo spazio consente alla superficie estrusa di sviluppare una rigidità strutturale sufficiente prima del contatto con l'acqua in modo che il cavo non si deformi nel primo punto di supporto. Per le guaine in mescola morbida su cavi di grande diametro, una lunghezza inadeguata della zona asciutta provoca un segno di contatto piatto sulla prima guida passante che è permanente ed esteticamente inaccettabile. Distanze troppo lunghe della zona secca consentono alla gravità di agire sull'estruso morbido prima che entri nell'acqua, generando ovalità nella sezione trasversale che non può essere corretta a valle. La lunghezza ottimale della zona asciutta deve essere determinata empiricamente per ciascuna combinazione di composto e dimensione del cavo e dovrebbe essere un parametro configurabile nella progettazione della canalina piuttosto che una dimensione strutturale fissa.

Selezione del cabestano e del traino Caterpillar: quando ogni tipo di attrezzatura accessoria è la scelta migliore

L'unità di traino è l'elemento di controllo della velocità della linea di estrusione: imposta la velocità di produzione e determina il rapporto di stiro tra la produzione della filiera e il diametro del cavo finito. Sono di uso comune due modelli di traino fondamentalmente diversi: traini a cabestano, che utilizzano un avvolgimento multigiro attorno a una ruota condotta per generare forza di trazione attraverso l'attrito, e traini a cingoli, che bloccano il cavo tra due binari opposti e tirano mediante presa meccanica diretta. La scelta tra questi due tipi di apparecchiature accessorie ha conseguenze significative sulla qualità della superficie, sulla stabilità della tensione e sulla gamma di dimensioni dei cavi che una determinata linea può accogliere senza modifiche delle attrezzature, tuttavia la decisione viene spesso presa sulla base del solo costo di capitale piuttosto che su un'analisi sistematica dei requisiti dell'applicazione.

I traini del cabestano generano forza di trazione attraverso l'attrito tra la superficie del cavo e la ruota del cabestano: la forza di trazione è proporzionale alla normale forza di contatto e al coefficiente di attrito tra il rivestimento del cavo e la superficie della ruota, seguendo l'equazione del cabestano. Poiché il cavo avvolge più giri attorno al cabestano, la forza di contatto è distribuita su un'ampia superficie, riducendo al minimo la pressione di contatto e rendendo i traini del cabestano la scelta preferita per cavi con composti di rivestimento morbidi e facilmente marcabili come TPE, silicone e PVC ultra flessibile. La limitazione dei traini del cabestano è che l'avvolgimento multigiro richiede che il cavo abbia una flessibilità sufficiente per conformarsi alla curvatura della ruota del cabestano: i cavi di grande diametro ed elevata rigidità non possono raggiungere un angolo di avvolgimento adeguato su un diametro pratico della ruota del cabestano, rendendo i traini a cingoli l'unica opzione praticabile per cavi con diametro esterno superiore a circa 25 mm.

I traini Caterpillar applicano la forza di trazione attraverso il contatto diretto cinghia-cavo sull'intera lunghezza di contatto della cinghia. La forza di serraggio viene impostata mediante la regolazione della tensione della cinghia, che determina sia la capacità della forza di trazione che la pressione di contatto sulla superficie del cavo. Per i cavi con rivestimento morbido, un'eccessiva forza di serraggio del nastro produce impronte permanenti sulla superficie derivanti dalla geometria del bordo del nastro, un difetto particolarmente problematico sui cavi con finitura liscia dove qualsiasi segno superficiale è esteticamente inaccettabile. La corretta configurazione del caterpillar per i cavi morbidi richiede cuscinetti del nastro più larghi, una pressione di serraggio ridotta e un materiale della superficie del nastro con un coefficiente di attrito elevato ma una durezza ridotta, in genere una formulazione poliuretanica brevettata anziché un nastro in gomma standard.

Strategia di posizionamento del misuratore di diametro laser: perché la posizione sulla linea determina cosa puoi controllare

Un misuratore di diametro laser è un elemento standard delle apparecchiature accessorie per la produzione di cavi sulle moderne linee di estrusione, ma il valore che fornisce dipende in modo critico da dove è posizionato rispetto all'uscita dello stampo, alla vasca di raffreddamento e al trasporto. La posizione del misuratore determina sia il tipo di feedback del processo disponibile sia il ritardo di trasporto tra un disturbo del processo e il suo rilevamento, fattori che definiscono cosa il segnale del diametro può realisticamente controllare e quali difetti verranno prodotti prima che il sistema di controllo possa rispondere.

Un misuratore posizionato immediatamente dopo l'uscita dello stampo, nella zona asciutta prima della vasca di raffreddamento, misura il diametro dell'estruso caldo prima della stabilizzazione dimensionale. Questa posizione fornisce il feedback più rapido per il centraggio dello stampo e il controllo dell'uscita dell'estrusore, ma misura un diametro che cambierà durante il raffreddamento a causa della contrazione termica. Il diametro caldo in questa posizione è generalmente maggiore del 3–8% rispetto al diametro finale raffreddato a seconda del coefficiente di espansione termica del composto e il sistema di controllo deve applicare un fattore di correzione dipendente dalla temperatura per correlare la lettura del manometro caldo al diametro esterno finale target. Senza questa correzione, il misuratore della zona calda produrrà azioni di controllo basate su riferimenti di diametro errati, allontanando potenzialmente il processo dal target anziché avvicinandolo.

Un manometro posizionato dopo l'intera vasca di raffreddamento misura il diametro finale della temperatura ambiente: il valore che il cliente misurerà e che le specifiche standard richiedono. Questa posizione fornisce la misurazione del diametro più accurata e direttamente rilevante, ma introduce un ritardo di trasporto pari al tempo di transito della conca, che a una velocità della linea di 100 m/min e una conca di 6 metri è di 3,6 secondi. Durante questo ritardo, il processo di estrusione ha già prodotto 6 metri di cavo con il diametro attuale prima che il sistema di controllo riceva qualsiasi feedback. Per le linee in cui la variazione del diametro si sviluppa gradualmente, a causa della contaminazione progressiva del pacco filtrante o del cambiamento graduale della viscosità del composto, questo ritardo è accettabile. Per le linee in cui la variazione del diametro si verifica improvvisamente (a causa di un picco nell'estrusore o di un transitorio di tensione nel traino) il ritardo significa che viene prodotta una lunghezza significativa di cavo fuori specifica prima che sia possibile qualsiasi azione correttiva.

• Strategia a doppio indicatore: Il posizionamento di un misuratore nella zona calda per il rilevamento rapido dei disturbi del processo e di un misuratore dopo la vasca di raffreddamento per la verifica dimensionale finale fornisce sia una risposta rapida ai disturbi improvvisi che un controllo accurato del diametro a lungo termine: il misuratore della zona calda attiva un'azione correttiva immediata mentre il misuratore della zona fredda verifica il risultato della correzione e regola il fattore di correzione della zona calda in base all'effettiva contrazione termica osservata nella produzione
• Posizione di monitoraggio dell'eccentricità: Un monitor dell'eccentricità, che richiede che il cavo passi attraverso un accoppiamento dell'acqua per la misurazione a ultrasuoni dello spessore della parete, deve essere posizionato all'interno della vasca di raffreddamento mentre la camicia è ancora parzialmente morbida, in genere 1-2 metri nella vasca, per fornire un feedback utilizzabile sulla centratura dello stampo prima che la camicia si solidifichi; la misurazione dell'eccentricità post-trogolo può solo confermare un difetto già prodotto, non prevenirlo
• Requisiti di protezione del manometro: I manometri per zone calde funzionano in un ambiente caratterizzato da vapore, vapori di composti e schizzi occasionali di composti di spurgo: il grado di protezione minimo IP65 con spurgo dell'aria a pressione positiva sulle finestre delle lenti è essenziale; i misuratori specificati per camere bianche o ambienti industriali subiranno una rapida contaminazione delle lenti e una deriva della calibrazione nell'ambiente della zona di estrusione

Gestione del pacco vagli e della piastra interruttore: intervalli di manutenzione e monitoraggio della caduta di pressione

I pacchi schermanti e le piastre interruttori sono elementi delle apparecchiature accessorie per la produzione di cavi metallici che influiscono direttamente sulla qualità della fusione, sulla stabilità della pressione di estrusione e, in ultima analisi, sull'integrità dell'isolamento, ma sono tra i componenti di consumo gestiti in modo meno coerente nelle operazioni di estrusione dei cavi. La funzione principale del pacco filtro è quella di filtrare i contaminanti e le particelle di gel dal polimero fuso prima che entri nella matrice della traversa; la piastra dell'interruttore fornisce il supporto strutturale per i filtri e serve anche a convertire il flusso di fusione rotazionale dalla vite in un modello di flusso lineare adatto per un'entrata uniforme nello stampo. Man mano che il pacco filtrante accumula particelle filtrate, la resistenza al flusso aumenta, provocando un aumento progressivo della pressione di fusione a monte della griglia. Questo aumento di pressione è l'indicatore principale delle condizioni dello schermo, ma viene spesso ignorato o interpretato erroneamente finché il differenziale di pressione non diventa abbastanza grave da causare instabilità di estrusione o rottura dello schermo.

Stabilire un intervallo di cambio filtro basato sul differenziale di pressione anziché sul tempo trascorso è l'approccio tecnicamente corretto e produce una qualità di fusione più coerente rispetto agli intervalli basati sul tempo. Un setpoint differenziale di pressione, in genere 20–40 bar al di sopra della pressione di base della pulizia del filtro per il composto corrente e la velocità di uscita, attiva una raccomandazione di cambio del filtro prima che l'aumento di pressione sia abbastanza grande da influenzare l'omogeneità della fusione o causare un evento di picco. Gli intervalli basati sul tempo, al contrario, sono calibrati sul tasso di contaminazione peggiore del composto in lavorazione e pianificheranno i cambi di screening troppo frequentemente per i composti puliti e troppo raramente per i composti contenenti rimacinato altamente contaminati, creando tempi di inattività non necessari o effettivi problemi di qualità a seconda del modo in cui il tasso di contaminazione si discosta dall'intervallo presupposto.

Fondata a Shanghai nel 2002 con investimenti da Taiwan e ampliata attraverso Jiangsu Yessjet Precise Machinery Co., Ltd. a Yixing, Wuxi nel 2017, Shanghai Yessjet Precise Machinery Co., Ltd. incorpora il monitoraggio della pressione di fusione con l'andamento della pressione differenziale nel sistema di controllo della linea standard su tutte le linee di estrusione che produce e aggiorna. Il differenziale di pressione tra la zona del cilindro a monte e l'ingresso della traversa viene registrato continuamente e l'HMI di controllo visualizza un grafico di tendenza che consente agli operatori di prevedere la durata residua dello schermo in base all'attuale tasso di aumento della pressione, consentendo modifiche pianificate dello schermo durante le interruzioni di produzione programmate anziché modifiche di emergenza durante i cicli che producono scarti e scarti di avvio. Questa integrazione della gestione degli schermi nel sistema di controllo della linea è un esempio di come il monitoraggio delle apparecchiature accessorie, se adeguatamente integrato nell'architettura complessiva di controllo della produzione, converte un'attività di manutenzione reattiva in una fase di processo prevedibile e pianificata che supporta anziché interrompere la continuità della produzione.

Specifiche del sistema di estrazione dei fumi per l'estrusione di cavi: flusso d'aria, velocità di cattura e requisiti specifici del composto

I sistemi di estrazione dei fumi sono una categoria di apparecchiature accessorie per la produzione di cavi metallici che raramente viene specificata con lo stesso rigore applicato alle apparecchiature di processo, nonostante le conseguenze dirette di un'aspirazione inadeguata sia sulla salute dell'operatore che sulla qualità del prodotto. L'estrusione di cavi genera profili di fumi specifici del composto che differiscono significativamente in composizione, volume e caratteristiche tossicologiche tra PVC, LSZH, XLPE e composti speciali. Un singolo sistema di estrazione generico progettato attorno ai volumi di fumi del PVC sarà notevolmente sottodimensionato per i composti LSZH, che rilasciano volumi di fumi sostanzialmente più elevati durante la lavorazione a causa del loro contenuto di riempitivo minerale e dei sottoprodotti della decomposizione dei sistemi ritardanti di fiamma a base di triidrato di alluminio e idrossido di magnesio utilizzati in questi materiali.

Il parametro ingegneristico critico per l'efficacia del sistema di estrazione è la velocità di cattura: la velocità dell'aria alla fonte dei fumi (fronte dello stampo, area della traversa e zona di uscita del cavo caldo) necessaria per trascinare e trasportare i fumi nel condotto di estrazione prima che si disperdano nell'ambiente di lavoro. Per le applicazioni di estrusione di cavi, la velocità di cattura richiesta sulla faccia della matrice varia generalmente da 0,5 a 1,0 m/s a seconda della velocità di emissione dei fumi del composto e della geometria della cappa di estrazione. Le cappe posizionate troppo lontane dalla sorgente dei fumi, anche di 100-150 mm oltre la distanza di progetto, subiscono riduzioni della velocità di cattura del 40-60% nel punto di origine a causa della relazione quadrata inversa tra la distanza della cappa e l'efficienza di cattura, rendendo il sistema di estrazione effettivamente non funzionale nonostante funzioni al massimo flusso d'aria di progetto.

• Estrazione del composto in PVC: La preoccupazione principale è l'acido cloridrico (HCl) e i vapori del plastificante: richiede condutture resistenti alla corrosione (acciaio inossidabile o rivestite in PVC), materiali della girante della ventola resistenti agli acidi e uno scrubber a umido o uno stadio di filtro a carbone attivo per neutralizzare l'HCl prima dello scarico dei gas di scarico
• Estrazione del composto LSZH: Volume totale dei fumi maggiore rispetto al PVC; i prodotti di decomposizione del riempitivo minerale includono particolato fine che richiede un filtro a maniche o uno stadio HEPA a valle dell'unità di estrazione primaria per prevenire lo scarico del particolato: i filtri a carbone standard da soli non sono sufficienti per i profili dei fumi LSZH
• Estrazione XLPE (reticolazione con perossido): Il metano e l'acetofenone sono i sottoprodotti principali della decomposizione del perossido di dicumile: entrambi sono infiammabili a concentrazioni elevate e richiedono motori dei ventilatori classificati ATEX e giranti antiscintilla nel sistema di estrazione che serve le linee di reticolazione XLPE
• Estrazione della gomma siliconica: I vapori ciclici di silossano rappresentano l'emissione primaria: sono a bassa tossicità ma si condensano facilmente nelle sezioni delle condutture più fredde, creando un deposito appiccicoso che riduce progressivamente la sezione trasversale del condotto e aumenta la caduta di pressione del sistema; i condotti di estrazione per le linee in silicone richiedono pannelli di accesso nei punti bassi e intervalli di pulizia programmati per evitare l'accumulo di depositi

Un sistema di estrazione correttamente specificato al momento della messa in servizio ma non sottoposto a manutenzione si degraderà fino a diventare inefficace entro 6-18 mesi su una linea di estrusione di cavi a funzionamento continuo. Il caricamento del mezzo filtrante, l'usura dei cuscinetti della ventola, l'accumulo di depositi nei condotti e lo spostamento della posizione della cappa quando si accede alla linea per la manutenzione contribuiscono tutti alla progressiva riduzione dell'efficacia della cattura. L'integrazione della misurazione del flusso d'aria del sistema di estrazione, mediante un semplice controllo dell'anemometro sulla parte anteriore della cappa, nella routine di manutenzione trimestrale fornisce una conferma obiettiva delle prestazioni di estrazione senza richiedere apparecchiature di misurazione specializzate e identifica il degrado prima che raggiunga un livello che crei conseguenze sulla salute o sulla qualità del prodotto.
