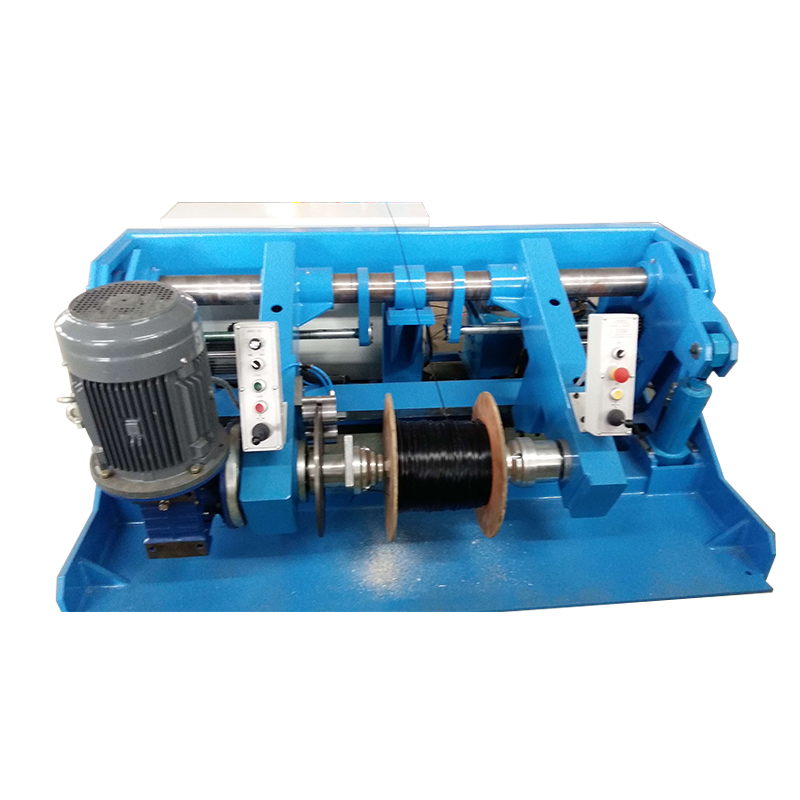

Controllo attivo della tensione dentro Attrezzatura di svolgimento del cavo metallico motorizzato : Differenza dalla frenata passiva

La distinzione fondamentale tra i sistemi di svolgimento motorizzati e passivi risiede nel modo in cui la controtensione viene generata e mantenuta durante il processo di svolgimento. I sistemi passivi (freni a polvere magnetica, freni a disco di attrito o meccanismi di trascinamento meccanico) applicano una coppia di resistenza fissa o regolabile manualmente all'albero della bobina, facendo affidamento sulla resistenza meccanica per creare tensione nel filo mentre viene tirato dal processo a valle. Questo approccio funziona adeguatamente in condizioni di stato stazionario, ma fallisce in modo prevedibile nei due momenti più critici di qualsiasi ciclo produttivo: l’accelerazione dallo stato di fermo e la decelerazione fino all’arresto. Durante l'accelerazione, l'inerzia di una bobina di cavo pesante e piena significa che la coppia frenante richiesta per mantenere la tensione target è significativamente più elevata rispetto alla corsa a stato stazionario: un freno passivo impostato per la tensione a stato stazionario consentirà la formazione di un anello allentato durante l'accelerazione, che poi si tende quando la velocità a valle si stabilizza e crea un picco di tensione che può allungare conduttori sottili o rompere completamente i fili.

L'attrezzatura motorizzata di svolgimento del cavo metallico risolve questo problema guidando attivamente la bobina nella direzione di svolgimento con una coppia controllata che compensa l'inerzia della bobina durante le fasi di accelerazione e decelerazione. Il sistema di azionamento, in genere un motore CA a controllo vettoriale o un servoazionamento, riceve un riferimento di velocità dalla linea a valle e applica un comando di coppia calcolato per mantenere il rullo ballerino nella posizione target per l'intero intervallo di velocità. Quando la linea a valle accelera, l'azionamento motorizzato aumenta la coppia in uscita per svolgere il cavo in modo proattivo invece di aspettare che il ballerino scenda segnalando un deficit di tensione. Il risultato è un profilo di tensione che rimane entro ±5% del setpoint attraverso l'intero inviluppo di accelerazione e decelerazione: un livello di controllo che i sistemi passivi non possono ottenere su bobine di cavo di grande diametro e ad alta inerzia.

Shanghai Yessjet Precise Machinery Co., Ltd. integra algoritmi di compensazione dell'inerzia nella configurazione di azionamento della sua attrezzatura di svolgimento di cavi metallici motorizzati, calibrata sul diametro effettivo della bobina e sull'intervallo di peso specificato per ciascuna installazione. I parametri di compensazione dell'inerzia vengono impostati durante la messa in servizio utilizzando un test su rampa di accelerazione controllata e la stabilità della tensione risultante viene verificata rispetto all'inviluppo target prima che la linea entri in produzione, garantendo che le caratteristiche prestazionali soddisfino i requisiti del processo sin dal primo ciclo di produzione anziché richiedere una messa a punto estesa per tentativi ed errori da parte degli operatori del cliente.

Compensazione del diametro della bobina: perché la tensione di recupero va alla deriva senza di essa

Una bobina di cavo che viene svolta su una macchina svolgitrice di cavi motorizzata cambia continuamente il suo diametro effettivo durante tutto il percorso, iniziando dal diametro dello strato esterno e diminuendo fino al diametro del nucleo man mano che il cavo viene consumato. Per una tipica bobina industriale di grandi dimensioni, questa variazione di diametro può rappresentare un rapporto da 3:1 a 5:1 tra lo stato pieno e quello vuoto. Se l'azionamento del pay-off mantiene un setpoint di velocità di rotazione costante anziché compensare questa variazione di diametro, la velocità di uscita del cavo lineare diminuirà proporzionalmente man mano che la bobina si svuota, costringendo il processo a valle ad accettare una velocità di alimentazione variabile o a fare affidamento sul buffer dell'accumulatore per assorbire il deficit. Sulle linee di estrusione in cui la velocità di avanzamento del conduttore influisce direttamente sullo spessore della parete isolante, la variazione non compensata del diametro nel pay-off si traduce in un aumento progressivo dello spessore della parete man mano che la bobina si svuota: un difetto che si sviluppa abbastanza lentamente da superare i controlli di qualità iniziali ma non riesce nel campionamento statistico su tutta la lunghezza della bobina.

L'approccio ingegneristico corretto è la stima continua del diametro della bobina con correzione automatica della velocità applicata all'azionamento del pay-off. La stima del diametro può essere implementata attraverso tre metodi, ciascuno con caratteristiche di precisione e requisiti hardware diversi:

• Integrazione della posizione del ballerino: Lo spostamento del rullo ballerino è integrato nel tempo per stimare la lunghezza del cavo consumato, che è combinato con la geometria nota della bobina per calcolare il diametro di avvolgimento corrente: efficace per geometrie di bobina coerenti ma accumula errori se il ballerino viene utilizzato vicino ai limiti di corsa per periodi prolungati
• Calcolo del rapporto di velocità: Il rapporto tra la velocità dell'encoder della bobina di svolgimento e la velocità dell'encoder della linea a valle viene utilizzato per calcolare il diametro di svolgimento effettivo in tempo reale: accurato e autocorrettivo, ma richiede un segnale di velocità affidabile dal processo a valle che sia sincronizzato con il controller dello svolgimento
• Misurazione ottica diretta: Un sensore di distanza laser o un trasduttore a ultrasuoni misura direttamente il diametro esterno della bobina corrente: il metodo con la massima precisione, indipendente dall'errore di calcolo accumulato, ma aggiunge costi hardware al sensore e richiede protezione dalla polvere del cavo e dalla contaminazione del lubrificante nel campo di misurazione

In pratica, il metodo di calcolo del rapporto di velocità offre per la maggior parte dei casi il miglior equilibrio tra precisione e semplicità di implementazione Macchina automatica per il pagamento dei cavi metallici installazioni. La velocità di aggiornamento della compensazione dovrebbe essere sufficiente per tenere traccia delle variazioni di diametro tra i singoli strati di avvolgimento: per un cavo tipico con diametro isolato di 1,5 mm su una bobina con larghezza trasversale di 400 mm, ciascuno strato rappresenta circa 0,003 mm di variazione di diametro, richiedendo una velocità di aggiornamento di almeno un calcolo per giro della bobina per mantenere la precisione della compensazione entro lo 0,5% del diametro effettivo.

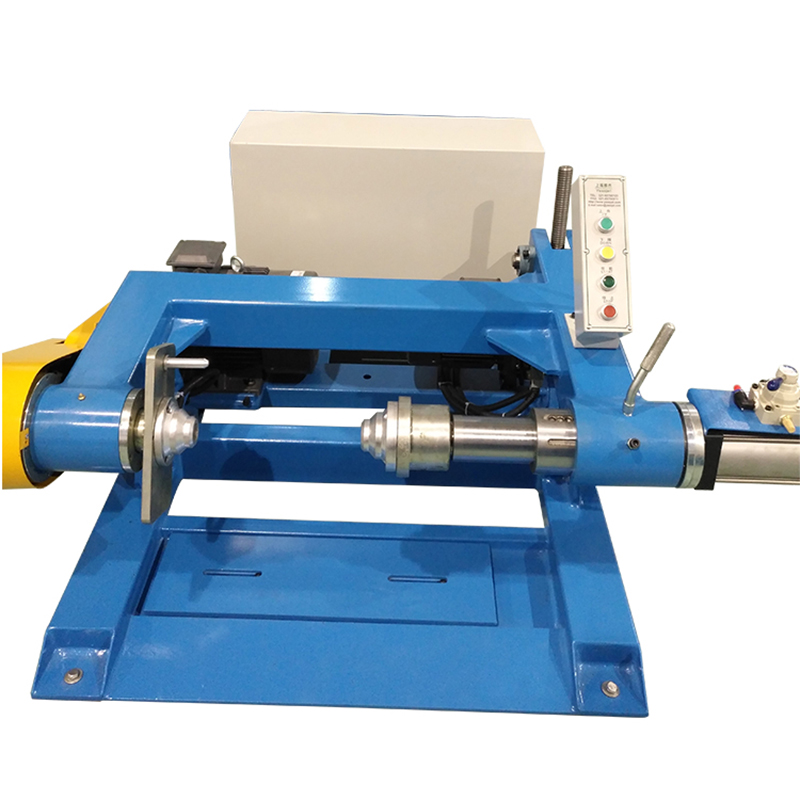

Carico e allineamento della bobina: i fattori meccanici che determinano l'uniformità della tensione

La non uniformità della tensione nelle apparecchiature di svolgimento di cavi motorizzati viene spesso attribuita a problemi del sistema di controllo quando la causa principale è il disallineamento meccanico nel punto di montaggio della bobina. Una bobina montata con il suo asse di rotazione non perpendicolare alla direzione di svolgimento, anche di 1 o 2 gradi, crea una variazione di tensione sinusoidale alla frequenza di avvolgimento mentre il cavo tira alternativamente verso e lontano dalla faccia della flangia durante lo svolgimento. Questa ondulazione di tensione appare sul rullo ballerino come un'oscillazione ritmica che il circuito di controllo della tensione non può sopprimere perché la frequenza di disturbo corrisponde o supera la larghezza di banda del circuito di controllo. La variazione di tensione risultante è tipicamente pari all'8–15% da picco a picco alla frequenza di avvolgimento e non risponde alle regolazioni della sintonizzazione PID, portando gli operatori a concludere erroneamente che la fonte del problema sia il sistema di controllo.

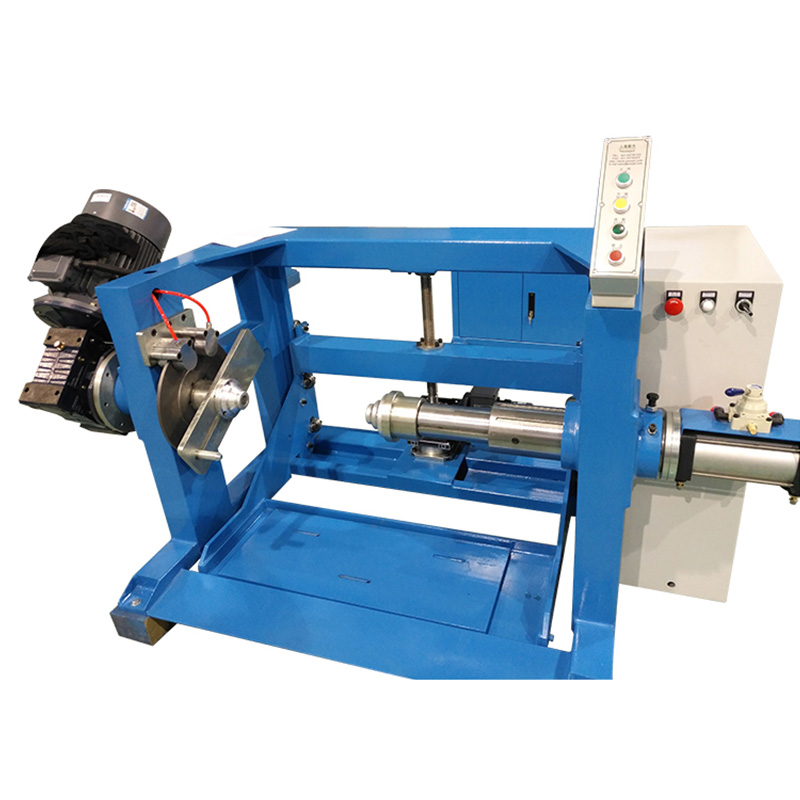

Il corretto allineamento della bobina richiede sia la perpendicolarità assiale che il centraggio laterale della bobina rispetto alla direzione di svolgimento. La perpendicolarità assiale è impostata dalla geometria del telaio di svincolo e dall'allineamento del blocco cuscinetto dell'albero della bobina, verificato utilizzando un comparatore spostato lungo la faccia della flangia della bobina mentre l'albero viene ruotato a mano. Il centraggio laterale garantisce che il cavo esca dalla bobina con l'angolo corretto per il primo occhiello di guida, riducendo al minimo l'angolo di flotta (l'angolo tra il punto di uscita del cavo sulla bobina e la linea centrale della prima guida) che dovrebbe essere mantenuto al di sotto di 1,5 gradi per prevenire l'usura della flangia e l'abrasione dei bordi sugli strati più esterni del cavo.

Errori comuni di montaggio della bobina e relativi effetti sulla tensione

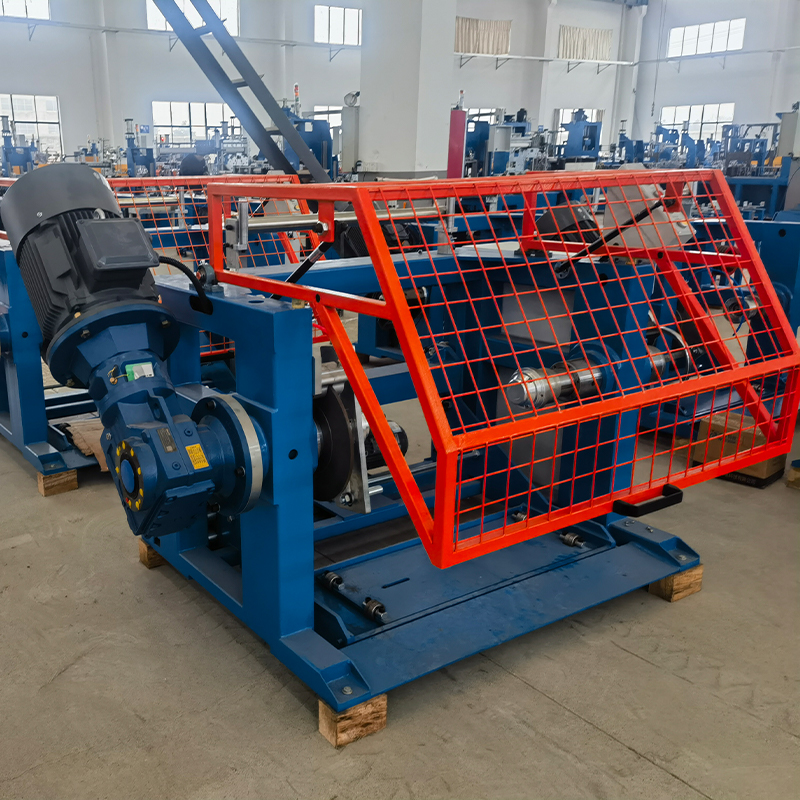

Progettazione della sequenza di cambio bobina: minimizzazione dei tempi di inattività senza compromettere il controllo della tensione

L'evento di cambio bobina, ovvero la transizione da una bobina esaurita a una nuova bobina piena su una macchina svolgitrice automatica di cavi metallici, è il momento a più alto rischio nel ciclo operativo del sistema di avvolgimento sia dal punto di vista della continuità della produzione che dal punto di vista del controllo della tensione. Sulle linee senza un accumulatore dedicato per il cambio bobina, il processo a valle deve arrestarsi completamente per la durata della sequenza di cambio, che su un sistema caricato manualmente richiede in genere dai 3 agli 8 minuti a seconda del peso della bobina e della disponibilità delle attrezzature di movimentazione. Per una linea di estrusione in funzione ininterrottamente, anche un arresto di 3 minuti richiede un periodo di spurgo e stabilizzazione all'avvio prima che la qualità del prodotto ritorni alle specifiche, riducendo di fatto la perdita di produzione totale per cambio bobina da 8 a 15 minuti di output utilizzabile.

I sistemi di giunzione volante, che uniscono la coda della bobina esaurita all'inizio della nuova bobina mentre entrambe sono in movimento, eliminano questa perdita di produzione ma richiedono un preciso coordinamento temporale tra l'attuatore di giunzione, l'azionamento del pay-off e il sistema di accumulatori. La giunzione deve avvenire mentre l'accumulatore rilascia la lunghezza del cavo immagazzinato per mantenere la velocità della linea a valle durante l'arresto momentaneo della bobina esaurita. Se la capacità dell'accumulatore non è sufficiente a coprire l'intero tempo della sequenza di giunzione, il processo a valle subirà una caduta di tensione che farà sì che la traversa di estrusione subisca una momentanea riduzione della tensione, consentendo potenzialmente al conduttore di spostarsi fuori centro all'interno della matrice e producendo un tratto di isolamento eccentrico che deve essere scartato.

• Dimensionamento dell'accumulatore per giunzione volante: La lunghezza della corsa dell'accumulatore deve immagazzinare almeno 1,5 volte l'uscita del cavo durante il tempo massimo di sequenza di giunzione previsto, con il margine aggiuntivo del 50% che tiene conto della variazione del tempo di risposta dell'operatore e del tempo di ciclo della testa di giunzione in condizioni di produzione
• Affidabilità del rilevamento coda: I sensori ottici o induttivi che rilevano la condizione di bobina quasi vuota devono attivare il segnale di inizio giunzione con un preavviso sufficiente, in genere quando sulla bobina rimangono da 2 a 3 strati di cavo, per consentire all'accumulatore di sviluppare la sua capacità di stoccaggio completa prima che inizi l'evento di giunzione
• Nuova preaccelerazione della bobina: Il nuovo azionamento della bobina dovrebbe accelerare la nuova bobina per adattarla alla velocità superficiale attuale del filo prima che il morsetto di giunzione si innesti: la giunzione su una bobina fissa o che si muove lentamente crea un impulso di tensione mentre il punto di giunzione passa dalla vecchia bobina a quella nuova, potenzialmente rompendo il giunto di giunzione su filo di diametro sottile
• Ristabilizzazione della tensione post-giunzione: Dopo la giunzione, il circuito di controllo della tensione di ritorno richiede un periodo di ristabilizzazione mentre passa dal funzionamento con le caratteristiche di inerzia della vecchia bobina alla nuova bobina completa: il sistema di controllo dovrebbe applicare una transizione graduale nei parametri di compensazione dell'inerzia piuttosto che un cambio di passo immediato per evitare il superamento

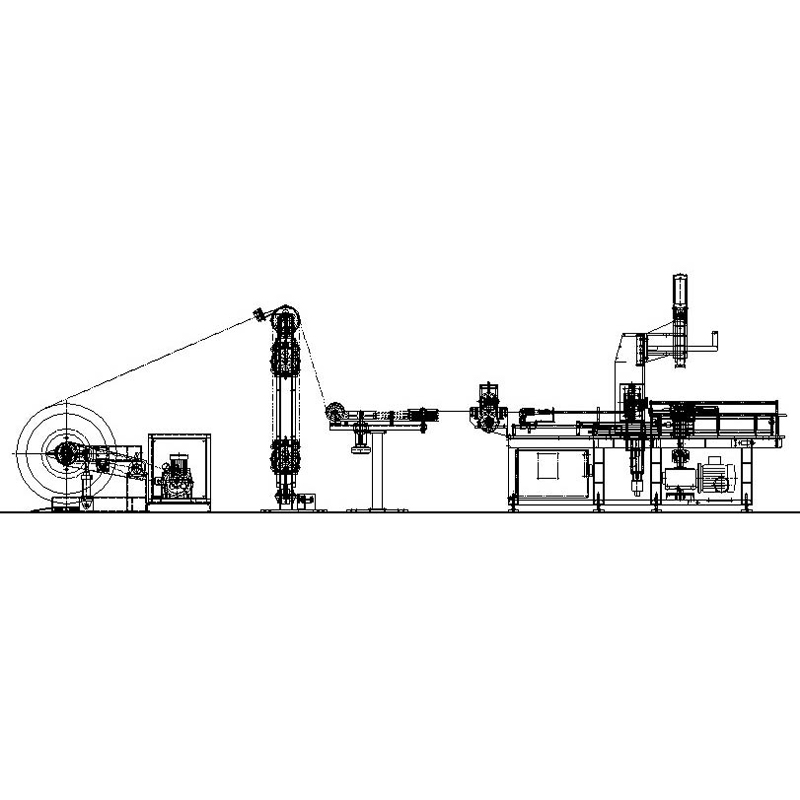

Integrazione di macchina svolgitrice a cavo motorizzata con sistemi di controllo della linea di estrusione

Una macchina svolgitrice di cavi motorizzata che funziona come unità autonoma, con il proprio setpoint di tensione indipendente e il proprio circuito di controllo del ballerino, introduce un conflitto intrinseco con il sistema di controllo della velocità di traino della linea di estrusione. Entrambi i sistemi tentano di regolare la tensione del cavo nei rispettivi punti: il pay-off mantiene la tensione a monte all'ingresso del conduttore e il traino mantiene la tensione a valle all'uscita del cavo isolato. Se questi due circuiti di controllo non sono coordinati attraverso un collegamento di comunicazione condiviso, possono entrare in un’oscillazione conflittuale in cui il guadagno aumenta la tensione in risposta a una caduta del ballerino mentre il traino riduce contemporaneamente la velocità in risposta a un aumento di tensione, creando un’interazione continua avanti e indietro che nessuno dei due circuiti può risolvere indipendentemente.

L'approccio di integrazione corretto è un'architettura di controllo gerarchica in cui il PLC master della linea di estrusione fornisce un riferimento di velocità all'azionamento dell'attrezzatura di svolgimento del cavo metallico motorizzato come segnale di feedforward, con l'anello di controllo della posizione del ballerino di svolgimento che agisce come una regolazione del trim sopra il riferimento di velocità master anziché come un controller di velocità indipendente. In questa configurazione, l'azionamento del pay-off segue la velocità della linea in modo proattivo attraverso il segnale feedforward e il circuito ballerino deve solo correggere i disallineamenti di velocità residui, riducendo i requisiti di larghezza di banda di controllo ed eliminando il potenziale di interazione del circuito. Il collegamento di comunicazione tra il PLC master della linea e l'azionamento del pay-off deve utilizzare un protocollo deterministico del bus di campo (PROFIBUS, EtherNet/IP o PROFINET) con un tempo di ciclo inferiore a 10 millisecondi per garantire che il segnale di feedforward venga inviato con sufficiente tempestività per essere efficace durante le rampe di accelerazione della linea.

Fondata a Shanghai nel 2002 e ampliata attraverso Jiangsu Yessjet Precise Machinery Co., Ltd. a Yixing nel 2017, Shanghai Yessjet Precise Machinery Co., Ltd. progetta apparecchiature di svolgitura di cavi motorizzati con capacità di integrazione nativa per le piattaforme di controllo della linea di estrusione più comunemente utilizzate nella produzione di cavi, tra cui la serie Siemens S7, le serie Mitsubishi Q e iQ-R e Allen-Bradley ControlLogix. L'interfaccia del convertitore di frequenza è preconfigurata per accettare un riferimento di velocità master tramite il protocollo del bus di campo appropriato, con i parametri del circuito di regolazione del ballerino impostati in fabbrica su una configurazione iniziale stabile che gli operatori possono mettere a punto sul posto senza richiedere competenze di programmazione del convertitore. Questo approccio di integrazione riduce i tempi di messa in servizio per le installazioni di nuove linee ed elimina i problemi di interazione dei controlli che sono comuni quando apparecchiature di pagamento di diversi fornitori vengono aggiunte a una linea di estrusione esistente senza coordinamento ingegneristico dell'architettura di controllo.

Selezione del setpoint di tensione per diversi materiali e calibri del conduttore

Selezionare il punto di tensione corretto su una macchina svolgitrice automatica di cavi metallici non è questione di scegliere un valore medio confortevole all'interno dell'intervallo operativo della macchina: è un calcolo specifico del materiale che bilancia tre requisiti concorrenti: tensione sufficiente per mantenere la rettilineità del conduttore e prevenire attorcigliamenti durante lo svolgimento della bobina, tensione sufficientemente bassa da evitare l'allungamento del conduttore oltre il limite elastico e una tensione sufficientemente stabile per impedire che il conduttore si sposti all'interno della matrice di estrusione. Ciascuno di questi requisiti impone un vincolo diverso sulla finestra di tensione accettabile e l'intersezione di tutti e tre i vincoli definisce l'intervallo operativo corretto per una determinata specifica del conduttore.

L'allungamento del conduttore è il vincolo più critico per i conduttori di calibro fine e di elevata purezza. Quando la tensione di ritorno supera il limite proporzionale del conduttore (il livello di sollecitazione al di sotto del quale la deformazione è completamente elastica) si verifica un allungamento permanente, che riduce l'area della sezione trasversale del conduttore e aumenta la sua resistenza per unità di lunghezza. Per i conduttori in rame privo di ossigeno (OFC), il limite proporzionale è inferiore rispetto a quello per il rame ETP (elettrolitico duro) standard, il che significa che i valori di tensione accettabili per il filo standard possono causare un allungamento misurabile sui conduttori OFC dello stesso diametro. Il limite di tensione in Newton per un dato conduttore può essere calcolato dal limite di sollecitazione proporzionale (tipicamente 30-40% del carico di snervamento per un margine operativo conservativo) moltiplicato per l'area della sezione trasversale del conduttore: un calcolo che dovrebbe essere eseguito per ogni specifica del conduttore anziché presumere che sia in scala lineare con il peso del conduttore.

Questi valori servono come punti di partenza ingegneristici e devono essere verificati rispetto ai dati sulle proprietà meccaniche del fornitore specifico del conduttore per il lotto di produzione effettivo. Le proprietà meccaniche dei conduttori variano tra i fornitori e tra i lotti di produzione dello stesso fornitore, in particolare per i conduttori a trefolo in cui i parametri di trafilatura individuali influiscono sul carico di snervamento finale del trefolo. Stabilire un protocollo di validazione della tensione, che include un breve test al setpoint proposto seguito dalla misurazione della resistenza per metro su una lunghezza campione, fornisce la conferma che la tensione operativa rientra nell'intervallo elastico per il materiale effettivo in lavorazione, anziché fare affidamento esclusivamente sulle specifiche nominali del materiale.
